Plaat Klipla® P - technische fiche

THERMISCH ISOLERENDE PLAAT KLIPLA ® P

  • grote cohesie en verdichting van de korrels,

  • hoge vormvastheid,

  • hoge thermische isolatiecapaciteit,

  • grote mechanische duurzaamheid.

Toepassing

De thermisch isolerende platen KLIPLA® P zijn bestemd voor de isolatie van buitenwanden met het Systeem KLIPLA®. Het volledige systeem bestaat uit de mortellijm KLIPLA® K, de voegmortel KLIPLA® F, de verbindingen en de steenstrips. De set producten die ook de plaat KLIPLA® P omvat, heeft een Technische Goedkeuring van het Instituut voor Bouwtechniek.



Eigenschappen

De thermisch isolerende platen KLIPLA® P worden geproduceerd met een persvormmachine. Dit innoverende product wordt gekenmerkt door:

  • grote cohesie en verdichting van de korrels,
  • een speciale hydrofobe bovenlaag die de plaat beschermt tegen het indringen van water,
  • hoge vormvastheid,
  • hoge thermische isolatiecapaciteit,
  • grote mechanische duurzaamheid.



De thermisch isolerende plaat KLIPLA® P wordt gekenmerkt door de volgende eigenschappen, die haar een innoverend karakter geven:

  • de trapsgewijs gevormde zijvlakken maken het mogelijk om de platen overlappend te verbinden. Ze vereenvoudigen de montage en voorkomen het ontstaan van thermische bruggen op de randen.
  • het groefysteem met rasters op de achterkant van de plaat versterkt het lijmoppervlak  van de plaat op de muur.
  • het geblokte groefsysteem  op de voorkant van de plaat versterkt het lijmoppervlak voor de baksteenstrips.
  • de voorgevormde schroefgaten voor de mechanische verbindingen maken de montage van de verbindingen eenvoudiger.
  • de geprofileerde horizontale montagegroeven zijn aangepast aan de afmetingen van de strips. Ze vergemakkelijken het kleven van de steenstrips en garanderen een esthetisch zicht op de gevel.



Codemarkering

   Conform DIN EN 13163;2013 zijn de thermisch isolerende platen KLIPLA® P gemarkeerd met de volgende code: T1-L2-W2-S2-P5-DS(70,-)2-DS(N)2



Thermische eigenschappen

 De platen KLIPLA® P worden gekenmerkt door uitstekende thermische parameters. Het warmtegeleidingscoëfficiënt λ bedraagt 0,034[W/m*K].



Dikte van de plaat in [mm]

5080100120140150160180

Warmteweerstand R [m2K/W]

1,452,352,903,504,104,404,705,25



Fysische parameters

   De thermisch isolerende platen KLIPLA® P voldoen aan de volgende fysische parameters:



Druksterkte bij 10% relatieve vervorming

> 150 kPa

Buigsterkte

> 200 kPa

Treksterkte loodrecht op het oppervlak

> 200 kPa

Waterabsorptie na langdurige onderdompeling

< 0,5%

Lengtetolerantie

±2 mm

Breedtetolerantie

±2 mm

Diktetolerantie

±1 mm



Afmeting KLIPLA®P isolatieplaat​

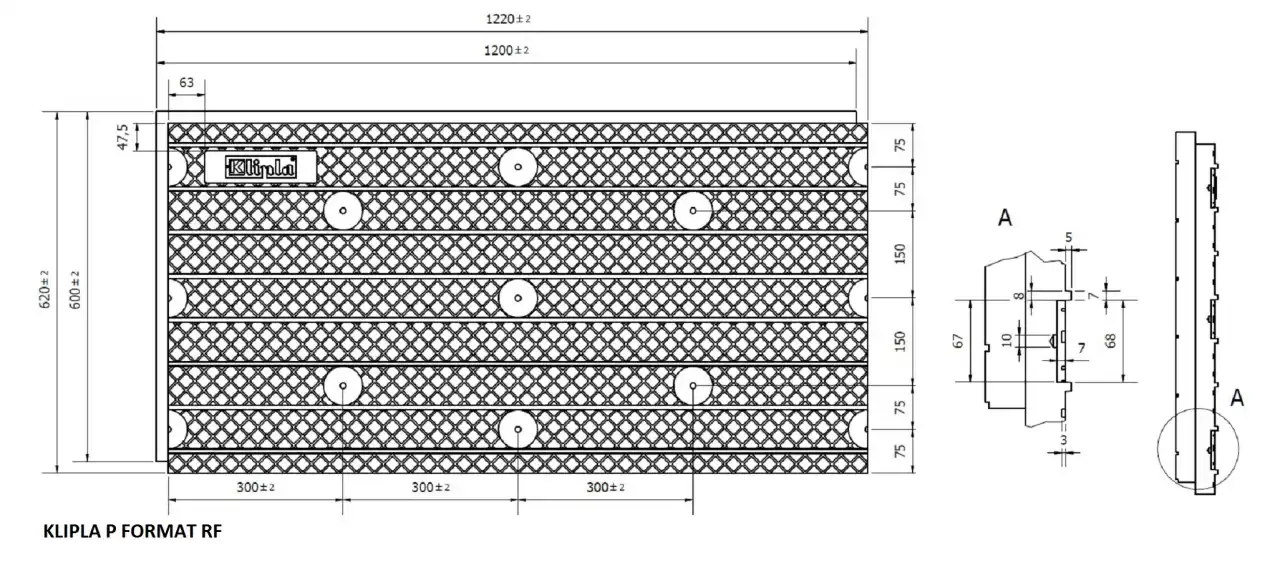

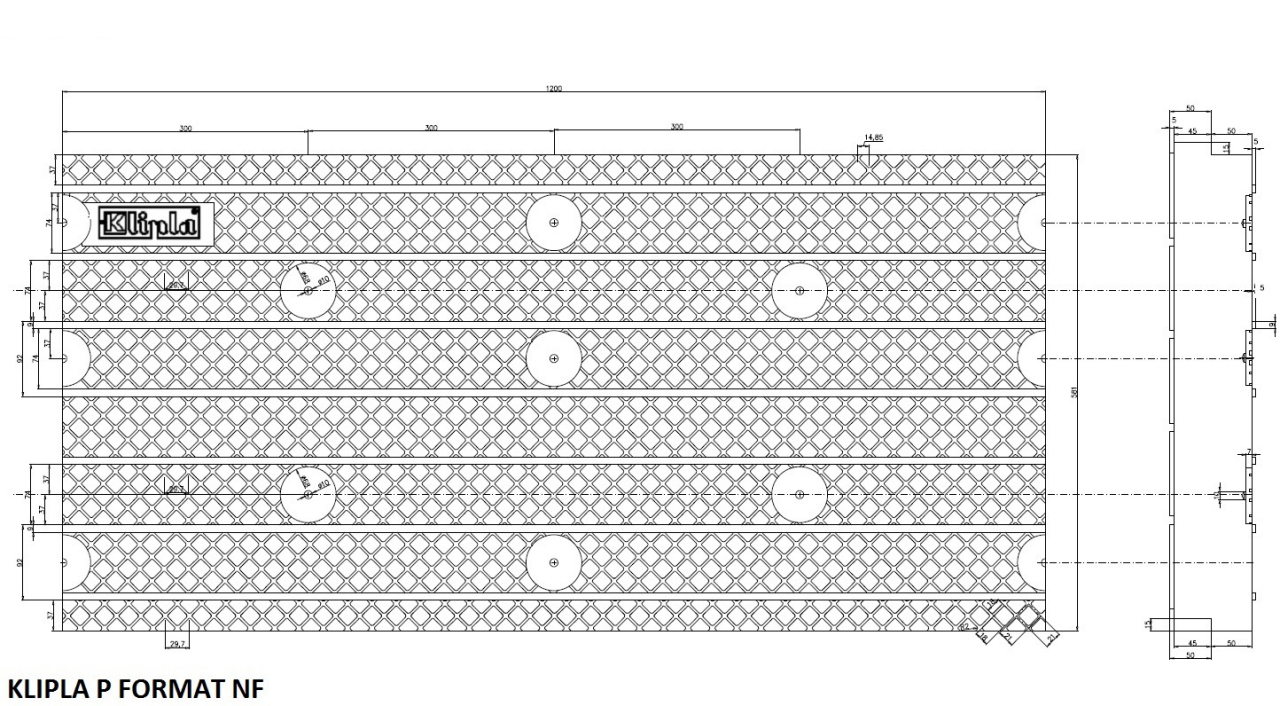

KLIPLA®P formaat NF 240 x 71 x 15/20 mm

KLIPLA®P formaat WF+DF 1215x596 mm

Vuurbestendigheid

 De platen KLIPLA® P voldoen aan klasse E voor vuurbestendigheid volgens de norm DIN EN 13501:2010-01 en vervullen de voorwaarden voor de definitie “zelfdovend”. Het isolatiesysteem KLIPLA® P is geclassificeerd als niet-vuurverspreidend.

Verpakkingen

   Het warmtegeleidingscoëfficiënt λ bedraagt 0,034[W/m*K].



Dikte van de plaat

Aantal stuks per verpakking

Dekoppervlakte per verpakking

50 mm107,20 m2
80 mm64,32 m2
100 mm53,60 m2
120 mm42,88 m2
140 mm32,88 m2
150 mm32,16 m2
160 mm32,16 m2
180 mm32,16 m2



Opslag en transport

De thermische isolatieplaat KLIPLA® P moet worden getransporteerd en opgeslagen in de verpakking op een manier die de platen beschermt tegen wisselende weersomstandigheden en mechanische beschadiging.
